Автор Сообщение
Бывалый
Сообщения: 37



21/05/2012 11:37   Как по мне, наблюдать как строятся графики на планшете это преувеличение, разве показать клиенту как его чип правильно устанавливается смех
А вот беспроводная связь ПК с контролером это самое то. Наверняка многие хотят избавится от небольшого количества проводов.

Завсегдатай
Сообщения: 728



21/05/2012 13:04   >>графики на планшете это преувеличение
если он уже есть, то почему нет ?

Новичок
Сообщения: 16



21/05/2012 14:03   tormentor писал: >>Да, как то мало доверия к блютузу!
в принципе можно, но для этого нужно или разобраться с USB API , или добавить на планшете поддержку USB-serial и RXTX (это может быть трудно, т.к. придется рутовать и собрать serial-драйверы под его ядро). хотя попытки есть:
>>Вот например не дорогой планшет
Ships to: United States
неизвестно сколько обойдется пересылка.
вообще я бы не советовал самые дешевые планшеты с резистивным экраном - редкостное г-но. Лучше ориентироваться на емкостный экран, процессор от 1ГГц, и Андроид 4.0 - такие уже стоят около 100$

Пересылка в большинстве случаях бесплатна а по поводу резистивного экрана для этих целей вполне достаточно) не будешь же ты двумя пальцами там рулить профилем)))
А так то лучше пока довести до ума схему, технологию изготовления, пару функций добавить а потом уже изгаляться с планшетом)
Из доб функций предлагаю пару кнопок для профилей, кнопку и регулятор охлаждения ну и для полного управление присоской) готов поддержать проект)

Завсегдатай
Сообщения: 728



21/05/2012 16:49   >>а по поводу резистивного экрана для этих целей вполне достаточно)
согласен, работать можно, но при наборе экранная клавиатура иногда глючит (нажимаются соседние кнопки), особенно кнопки по краям экрана. При плотной работе это может мешать
>>предлагаю пару кнопок для профилей
зачем ? одной кнопкой профили довольно шустро переключаются, тем более их не так много
>>кнопку и регулятор охлаждения
зачем еще регулятор ? хватит и вентилтора с ручным выключателем. Максимум что можно сделать - вывести вых.сигнал управления вентилятором, включается на некоторое время после завершения отработки профиля. Все что сложнее - имхо ненужно
>>ну и для полного управление присоской
объясните как ?

Новичок
Сообщения: 16



21/05/2012 18:02   Вакуумный манипулятор который будет снимать микросхему, было бы оч удобно пока ты отвлекся он снял микруху и держал, кто то это уже реализовывал)
А вот такой интересный вопрос, присутствует ли какая нибудь защита? Например вышел из строя датчик или сместился с места, что переведет к гибели платы или чипа? А еще бывают скачки напряжения в сети и были случае умирания чипов!!(

Завсегдатай
Сообщения: 728



21/05/2012 18:21   >>Вакуумный манипулятор который будет снимать микросхему
ну, это тянет на целый отдельный проект - управление шаговиками, настройка механики и т.д. Могу добавить отдельный выход, и выдавать туда единицу по окончанию профиля. А другой контроллер пусть занимается манипулятором
>>присутствует ли какая нибудь защита?
При обрыве термопары вход переходит в состояние ошибки, и регулировка по этому каналу отключается. Контроль/защиту по сети лучше сделать стандартными средствами - автомат, варисторы, и т.д.

Новичок
Сообщения: 18



21/05/2012 21:09   Можно ли на один из каналов, например 3 или 4 вывести управление вентилятором фена, чтобы сразу включал, а выключал при достижении 50 градусов.Выход может быть также сделан как и все на симисторе.

Завсегдатай
Сообщения: 728



21/05/2012 21:16   наверно можно если проинвертировать выход
уточните алгоритм управления

Новичок
Сообщения: 18



21/05/2012 21:33   схемотехнику лучше всего взять как LUKEY852D+ могу приложить в splan, а алгоритм такой: 1) включается канал нагрева, одновременно включается фен на выставленные обороты. фен достигает рабочей температуры и работаем. 2) если дать команду на выключение станции канал нагрева отключается(контроль температуры продолжается) должна пойти команда на максимальные обороты фена(максимальное напряжение). 3) при достижении температуры 50 градусов и меньше на канале фена все можно отключать.

Завсегдатай
Сообщения: 383

vladimersv


21/05/2012 23:21   полный автомат с подьемом чипа ето на мониторе кажется мирон63 ник делал там все в пик16 поместилось
ну щас дополнительные кнопки старт -стоп каналов работают уже или нет? и как щас верх включается ?

Фанат форума
Сообщения: 6743

Lenchik


22/05/2012 06:53   tormentor писал:
>>присутствует ли какая нибудь защита?
При обрыве термопары вход переходит в состояние ошибки, и регулировка по этому каналу отключается. Контроль/защиту по сети лучше сделать стандартными средствами - автомат, варисторы, и т.д.
У моей станции Int883 присутствует. Если нижняя термопара отойдет от платы станция выключается и индицирует ошибку. Там контроль по скорости нагрева. Если слишком быстро термопара нагревается, значит что то не в порядке. Как то оставил нижнюю термопару на столе, тоже выключилось. Наверное контролируется растет ли вообще температура.
Вот нашел в описании станции: There is built in protection feature to automatically limit the temperature rising slope to no more that 3 degrees per second. Вроде как защита от нагрева быстрее 3 градусов в секунду.
Выше писали про вентилятор. Он не только не нужен, но и вреден. Нельзя на горячую плату дуть. В припое появятся микротрещины.

Шкуродёр
Шкуродёр
Сообщения: 5112

Morlock


30/05/2012 23:16   Мне кажется что вентилятор нужен. Но конечно не сразу его включать после пайки, а после того, как температура снизится допустим до 160грд.

Завсегдатай
Сообщения: 383

vladimersv


31/05/2012 15:35   в описание к термопро -там указанно , с какой скоростью должно ити охлаждение по стандартам, для улучшения качества пайки .
при опред температьуре -определенная скорость охлаждения.

Завсегдатай
Сообщения: 728



01/06/2012 16:28   >>при опред температьуре -определенная скорость охлаждения.
да ну, не нужна там такая точность. Достаточно раз подобрать расстояние/обороты кулера, и можно забыть

Завсегдатай
Сообщения: 728

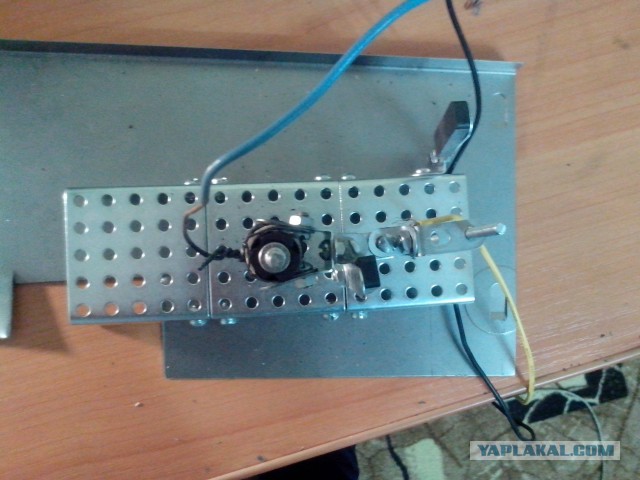

01/06/2012 18:52   проверил пайку с прикуривателем от ВАЗа:

в принципе хватает для пайки/выпайки мелких корпусов типа TQFP/QFN
еще есть идейка такой печки/нижнего подогрева:

состоит из двух половин. в нижней половине - спираль/кварц:

низ верха закрыт сеткой:

1.при накрывании верха термостойким стеклом - получается печь для сушки микросхем/фоторезиста/пайки пастой, платы ложатся на нижнюю сетку.
2.при накрывании верха сеткой получается нижний подогрев для пайки/фена/ИК.
Первый канал нагрева подключается на спираль, второй - на фен, третий - на паяльник с термопарой. Для питания паяльника/вентилятора фена есть дешевые галогенные источники

Новичок
Сообщения: 18



01/06/2012 22:44   Еще вопрос к tormentor, реально ли в прошивке сделать например включаемо-отключаемую зависимость 2-го канала от первого (для ик пайки) и все-таки контроль питания фена. Да, блок питания с регулятором для фена используем любой, но включение - выключение фена однозначно необходимо реализовывать, иначе фен просто выгорит.

Завсегдатай
Сообщения: 728



01/06/2012 22:55   >>реально ли в прошивке сделать например включаемо-отключаемую зависимость 2-го канала от первого (для ик пайки)
зачем ? что это даст ? там работают 2 независимых регулятора - нижний держит свою температуру, верхний - свою.
>>включение - выключение фена однозначно необходимо реализовывать
включение вентилятора ? Отдельным выключателем. Или просто вывести на разъем 12В и управление спиралью. Подключаем фен - автоматом включается вентилятор.

Новичок
Сообщения: 18



02/06/2012 09:07   >>зачем ? что это даст ? там работают 2 независимых регулятора - нижний держит свою температуру, верхний - свою.
чтобы руками не включать верхний когда нижний сделал то, что нам необходимо. зачем делать руками если может автоматика
>>включение вентилятора ? Отдельным выключателем. Или просто вывести на разъем 12В и управление спиралью. Подключаем фен - автоматом включается вентилятор.
да, но если выключаем фен, чтобы сразу выключался вентилятор и сгорала спираль? или городить дополнительное исполнительное ус-во которое будет отслеживать время которое прошло с момента выключения?

Завсегдатай
Сообщения: 728



02/06/2012 09:14   >>чтобы руками не включать верхний когда нижний сделал то, что нам необходимо
а он не включится если не нужно.
>>чтобы сразу выключался вентилятор и сгорала спираль?
могу сделать упр.сигнал, который будет установлен в 1 еще некоторое время после перехода в STOP

Новичок
Сообщения: 18



02/06/2012 12:09   >> а он не включится если не нужно.
сорри, не понимаю
>> могу сделать упр.сигнал, который будет установлен в 1 еще некоторое время после перехода в STOP
вот как-бы про это и обсуждалось что есть упр.сигнал пока температура при выключении выше 50 градусов. Поскольку не все хорошо контролировать временем, а лучше контролировать процессом. Ведь температура контролируется в любом случае.
